ＡｔｈｌｏｎＸＰマシン製作について
さて、平成１４年の最後にＡｔｈｌｏｎＸＰ　２５００＋マシンの自作に取りかかりました。

今回もコストパフォーマンス重視でＤＩＶＸエンコーダ用にＣＰＵパワーのあるマシンということでＡＭＤ　ＡｔｈｌｏｎＸＰを選択しました。
本体ケースは、これまで使用していたマイクロタワーを流用します。
ここでは、パーツの選択から、実際の組み立て、完成後のベンチマーク測定まで紹介します。
マシンの構成
今回のマシンのパーツ構成は、次の表の通りです。
　
ＡｔｈｌｏｎＸＰマシン仕様
ＣＰＵ ＡＭＤ　ＡｔｈｌｏｎＸＰ　２５００＋　リテール品
ケース マイクロタワー，５×２、３．５×２，シャドウベイ×１）
マザーボード ＭＳＩ　ＫＭ４Ｍ－Ｌ　（ＶＩＡ　ＫＭ４００，ＳｏｃｋｅｔＡ）　Ｍｉｃｒｏ－ＡＴＸマザー
メモリ ５１２ＭＢ（　ＰＣ２７００　ＣＬ２　ＤＤＲ　ＳＤＲＡＭ　）
ハードディスク ＳＥＡＧＡＴＥ　　ＳＴ３１２００２２Ａ　（１２０ＧＢ　７２００ｒｐｍ）＋ＷＤＣ　ＷＤ４００ＥＢ－００ＣＰＦ０　（４０ＧＢ　５４００ｒｐｍ　）　　
ビデオカード ＰＲＯＬＩＮＫ　ＧｅＦｏｒｃｅＦＸ５２００（ＤＤＲ　１２８ＭＢ）
ＣＤ－ＲＯＭ ＣＤ－ＲＯＭ　×５２　
ＤＶＤ－Ｒ／ＲＷ ＢＵＦＦＡＬＯ　ＤＶＲ－２１ＦＢ　（ＣＤ－ＲＯＭ　×４０　ＤＶＤ　×１２　ＤＶＤ－Ｒ　×２　ＤＶＤ－ＲＷ×１　ＣＤ－Ｒ　×１６，ＣＲ－ＲＷ　×　１０）
ＦＤＤ ２モードドライブ
サウンドカード Ｒｅａｌｔｅｋ　ＡＣ’９７　Ａｕｄｉｏ　（オンボード）
ＬＡＮアダプタ ＶＩＡ ＲｈｉｎｅⅡ　Ｅｔｈｅｒｎｅｔ　Ａｄａｐｔｅｒ　（オンボード）
ＣＲＴディスプレイ ＮＥＣ　Ｄ１７Ａ１（１７インチ）
ビデオキャプチャ 玄人志向　ＢＴ８７８Ａ－ＳＴＶＰＣＩ２
ＯＳ Ｗｉｎｄｏｗｓ２０００　ＳＰ４

マザーボードＫＭ４Ｍ－Ｌについて

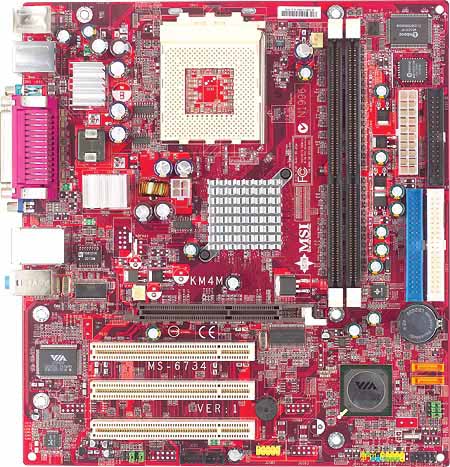

下の写真が、私が採用したＭｉｃｒｏ－ＡＴＸマザーボードＫＭ４Ｍ－Ｌです。このマザーボードは、チップセットにＶＩＡ　ＫＭ４００を搭載し、ＳｏｃｋｅｔＡのＡｔｈｌｏｎ、Ｄｕｒｏｎに対応しています。
ＫＭ４００は、ＦＳＢ３３３に対応しているので、メモリもＰＣ２７００を搭載できます。
ＫＭ４Ｍ－Ｌ　仕様表
対応ＣＰＵ ＳｏｃｋｅｔＡ対応　Ａｔｈｌｏｎ，Ｄｕｒｏｎ
チップセット ＶＩＡ　ＫＭ４００＋ＶＴ８２３５
ＦＳＢ ２００／２６６／３３３ＭＨｚ
対応メモリ ＰＣ１６００／２１００／２７００　ＤＤＲ　ＳＤＲＡＭ
　（最大２ＧＢ　ＤＩＭＭ×２）
ＡＧＰ ＡＧＰ　８×／４×
拡張スロット ＰＣＩ×３
ＩＤＥインタフェース ＵｌｔｒａＡＴＡ／１３３
ＵＳＢポート ＵＳＢ２．０　６ポート
Ａｕｄｉｏ ＡＬＣ６５５　ＡＣ’９７
ＩＥＥＥ１３９４ ＶＩＡ　ＶＴ６３０６
ＬＡＮ ＶＩＡ　ＶＴ６１０３　ＬＡＮコントローラー
ＡＳＵＳ　Ａ７Ｖ
ＡｔｈｌｏｎＸＰ　２５００＋について
さて、今回の主役といってもいいＡＭＤ製ＣＰＵ、ＡｔｈｌｏｎＸＰであるが、このタイプはいわゆるＢａｒｔｏｎコアを搭載しています。
このタイプのコアは、２次キャッシュがオンダイで５１２ＫＢ搭載し、１次キャッシュも１２８ＫＢを搭載している優れものである。
ＰｅｎｔｉｕｍⅢの１次キャッシュが３２ＫＢしかないのと比べて、明らかに優れているのはわかるであろう。
実際に。ＨＤＢＥＮＣＨ２．６１およびＷｉｎＢｅｎｃｈ９９でＣＰＵ性能を測定してみました。
★ ★ ★　HDBENCH Ver 2.610　★ ★ ★
使用機種　
Processor　AMD K7 1832.9MHz [AuthenticAMD family 6 model A step 0]
解像度　　 1024x768 65536色(16Bit)　
Display　　GeForce FX 5200
Memory　　 523,760Kbyte
OS　　　　 Windows NT 5.0 (Build: 2195) Service Pack 4
Date　　　 2004/ 1/20　23: 5
　
プライマリ IDE チャネル
　ST3120022A
　WDC WD400EB-00CPF0
　
セカンダリ IDE チャネル
　E-IDE CD-ROM 52X/AKH
　TOSHIBA DVD-ROM SD-R5002
　
　ALL　 浮　　整　　矩　　円　 Text Scroll DD　Read Write Memory Drive
73094 193230 129717 79110 21277 55778　 732　74 54467 50442 174103　C:10MB
ＨＤＢＥＮＣＨ２．６１測定結果
ＡＬＬ 73094
浮動小数点演算 193230
整数演算 129717
メモリアクセス 174103
上記のような結果が出ました。ま、コストパフォーマンスとしては、かなり良い線にきているのではないかと思います。
最新のＡｔｈｌｏｎＸＰ３２００＋であれば当然最高のパフォーマンスが得られるでしょうが、何しろ高価なもので・・・。
ビデオカードについて
今回は、ビデオカードに関してもコストパフォーマンスを考えて、安価なｎＶＩＤＩＡ　ＧｅＦｏｒｃｅＦＸ５２００　搭載ビデオカードとしました。
そこでＰＲＯＬＩＮＫのＰｉｘｅｌｖｉｅｗ　ＧｅＦｏｒｃｅ　ＦＸ５２００を購入しました。
これはＤＤＲ　１２８ＭＢメモリを搭載して、ＤｉｒｅｃｔＸ９．０に対応したビデオカードです。
まあ、性能的にはそこそこと言えますが、特別重い３Ｄゲームをしないのであればこれでも充分でしょう。　
ＰｉｘｅｌＶｉｅｗ　ＧｅＦｏｒｃｅＦＸ５２００仕様表
ビデオチップ ｎＶＩＤＩＡ　ＧｅＦｏｒｃｅＦＸ５２００
コアクロック ２５０ＭＨｚ
ＲＡＭＤＡＣ ３５０ＭＨｚ
インタフェース Ｄ－ｓｕｂ１５ピン、ＤＶＩ－Ｉ、Ｓ－ＶＩＤＥＯ端子
ビデオメモリ ＤＤＲ　ＳＧＲＡＭ　１２８ＭＢ　（帯域６．４ＧＢ／Ｓ）
ＡＧＰモード ８×，４×
最大解像度 ２０５６×１５３６　３２ビット
さっそく３ＤＭＡＲＫ２００１を実行してみました。これまでのＧｅＦｏｒｃｅ２ＧＴＳなどでは、ＤｉｒｅｃｔＸ８．１には完全に対応していなかったのですが、このビデオカードであればＤｉｒｅｃｔＸ９．０にも対応しています。
ただし、ＲＡＭＤＡＣが低いのであまりハイパフォーマンスは期待できません。実際に測定してみるとやはりそこそこという感じです。
３ＤＭＡＲＫ２００１
3DMark Score 4578
Game 1 - Car Chase - Low Detail 65.9 fps
Game 1 - Car Chase - High Detail 39.3 fps
Game 2 - Dragothic - Low Detail 64.2 fps
Game 2 - Dragothic - High Detail 44.1 fps
Game 3 - Lobby - Low Detail 63.5 fps
Game 3 - Lobby - High Detail 34.5 fps
Game 4 - Nature 14.3 fps
Fill Rate (Single-Texturing) 268.8 MTexels/s
Fill Rate (Multi-Texturing) 671.3 MTexels/s
High Polygon Count (1 Light) 26.4 MTriangles/s
High Polygon Count (8 Lights) 4.7 MTriangles/s
Environment Bump Mapping 58.0 fps
DOT3 Bump Mapping 33.4 fps
Vertex Shader 33.3 fps
Pixel Shader 40.6 fps
Advanced Pixel Shader 23.4 fps
Point Sprites 7.1 MSprites/s

ハードディスクについて
今回のハードディスクは、ＳＥＡＧＡＴＥのＳＴ３１２００２２Ａを採用しました。
これは１２０ＧＢ、７２００ｒｐｍというものでかなりの高速アクセスが期待できそうです。
このような大容量のハードディスクはＭＰＥＧ－２録画や、ＤＶＤ－ＶＩＤＥＯリッピングなどには必須です。
実際には１６０ＧＢハードディスクが欲しいところですが、ちょっと高かったので・・・。
当然ですが、Ｗｉｎｄｏｗｓ２０００をインストールするのでＮＴＦＳでフォーマットします。
アクセス速度を測定したところＲＥＡＤ／ＷＲＩＴＥとも５０ＭＢを越えています。　
ＨＤＢＥＮＣＨ２．６１測定結果
ＲＥＡＤ 54467
ＷＲＩＴＥ 50442
ＤＲＩＶＥ C:10MB
ＤＶＤ－Ｒ／ＲＷについて
今回のマシンの目玉とも言える、ＤＶＤ－Ｒ／ＲＷドライブはＢＵＦＦＡＬＯのＤＶＲ－２１ＦＢです。読み取り、書き込み性能は次の通りです。
最新機種に比べると書き込み速度は遅いのですが、とりあえず書き込みできるので特に不便はありません。
問題はＤＶＤ＋Ｒ／ＲＷ機能がないことですが、両方あっても両方使うとは思えないので、これで良いのです。

ＣＤ－Ｒ／ＲＷドライブとしての機能もあり、ＣＤ－Ｒ１６倍速書き込みが可能なのでＣＤ－Ｒへの書き込みにも利用しています。
　
ＢＵＦＦＡＬＯ　ＤＶＲ－２１ＦＢ
ＣＤ－ＲＯＭ読み取り ４０倍速
ＤＶＤ－ＲＯＭ読み取り １２倍速
ＤＶＤ－Ｒ書き込み ２倍速
ＤＶＤ－ＲＷ書き込み １倍速
ＣＤ－Ｒ書き込み １６倍速
ＣＤ－ＲＷ書き込み １０倍速
