マザーボード交換（２）について

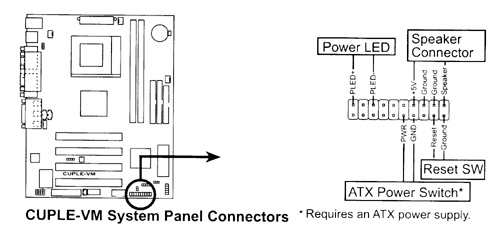

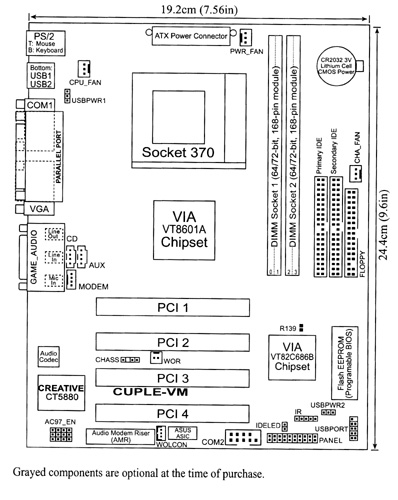

マザーボード交換（１）によって、ＣＵＰＬＥ−ＶＭが余ってきたので、これを何とか利用しようと考えました。 このマザーは、ｍｉｃｒｏＡＴＸなので私の持っているマシンの中で交換可能なのは、ＮＥＣのＶＲ３５／Ｌ７しかありません。 しかしこのマシンは、メーカー製なのでうまく交換できるかどうかはやってみないとわかりません。 ということで、中をはぐってみたところ、ケーブル類のコネクターが合わないことが判明しました。 ケースから出ている電源スイッチ、ＨＤＤランプ、電源ランプのケーブルのコネクタが一体になっていて、マザーと合いません。 そこで、ケースから出ているケーブルを途中で切断し、コネクタをつなぎ合わせる必要があります。 下記は、ＣＵＰＬＥ−ＶＭの仕様です。 ＡＳＵＳ　ＣＵＰＬＥ−ＶＭ このマザーは、チップセットにＶＩＡ　Ａｐｏｌｌｏ　PLE133を搭載しています。そのためＡＧＰスロットを持たないのが欠点ですが、ＰＣＩスロットを４つ持ち、一般的な拡張性に関しては問題ないと思われます。メモリは、ＤＩＭＭを２つ持ち、ＳＤＲＡＭを搭載します。 元々、このマザーにはＣｅｌｅｒｏｎ766ＭＨｚを搭載していたので、それをそのまま使いますが、Ｐｅｎｔｉｕｍ�Vの搭載も可能です。ただし、市場でもＰｅｎｔｉｕｍ�Vは急速に姿を消しつつありますので、入手が困難です。 ＶＧＡは、オンボードで搭載していますが、ＶＲ３５／Ｌ７で使用していたＰＣＩビデオカードであるＧｅｆｏｒｃｅ２ＭＸ２００をそのまま流用します。 このビデオカードは、一般的な用途では十分なパフォーマンスがありますので特に問題ないでしょう。 サウンドは、オンボードなので問題ありませんが、ＬＡＮは搭載していないので、ＶＲ３５／Ｌ７で使用していたＬＡＮアダプタを使用します。 パックパネルは、ＶＲ３５／Ｌ７のものを使用できないこともありませんが、なぜかＵＳＢポートが１つしか使えないようになっているので、一般的なバックパネルを別途購入する必要があります。 ケーブルを接続するためのパネルの配置は左記の通りです。ＶＲ３５／Ｌ７のケースからのケーブルで必要なのは、電源スイッチとＰＯＷＥＲ　ＬＥＤ、ＩＤＥ　ＬＥＤです。 それぞれ極性を確認した上で、コネクタを結線することになります。 フォームファクタ ｍｉｃｒｏＡＴＸ 搭載ＣＰＵ Socket 370 Intel FCPGA Pentium III 450MHz~1GHz+ Intel PPGA Celeron 330~800MHz+ チップセット VIA VT8601A (Apollo PLE133) Chipset VIA V82C686B South Bridge ＦＳＢ 66/100/133MHz メモリ SDRAM-DIMM×２　最大1ＧＢ 拡張スロット ＰＣＩ×４，ＡＭＲ×１　 ＶＧＡ Integrated Trident Blade3D 2D/3D Graphics Engine ＩＤＥ UltraDMA/100/66　×２ オーディオ AC ' 97 Compliant 3D Audio このマザーボードは、左記のような特徴を備えています。 ＡＧＰを持たない以外は特に欠点がありません。 ただしＦＣ−ＰＧＡかＰＰＧＡのＣＰＵしか搭載できないので、ＴｕａｌａｔｉｎコアのＰｅｎｔｉｕｍ�V，Ｃｅｌｅｒｏｎは搭載できません。 つまり最新のＣＰＵは使えないということなので、パワーアップにも自ずから限界があるというわけです。 最近ではＣｏｐｐｅｒｍｉｎｅコアのＣｅｌｅｒｏｎもＰｅｎｔｉｕｍ�Vもなかなか入手困難なので最後のパワーアップチャンスともいえます。　 ＶＲ３５／Ｌ７のマザーボード

マザーボード交換Ｃｅｌｅｒｏｎマシンの構成

今回のマシンの構成は、次の表の通りです。　 交換前仕様　 交換後仕様　 ＣＰＵ Ｋ６−�V　４５０ＭＨｚ 　 Ｃｅｌｅｒｏｎ７６６ＭＨｚ ケース マイクロタワー → 　 マザーボード ＮＥＣ　ＶＲ３５／Ｌ７ 　 ＡＳＵＳ　ＣＵＰＬＥ-ＶＭ 拡張スロット ＰＣＩ×２，ＰＣＩ／ＩＳＡ×１ 　 ＰＣＩ×４，ＡＭＲ×１ 主メモリ ＳＤＲＡＭ−ＤＩＭＭ　１２８ＭＢ 　 ＳＤＲＡＭ−ＤＩＭＭ　１９２ＭＢ チップセット ＳｉＳ530 　 ＶＩＡ　Ａｐｏｌｌｏ　ＰＬＥ１３３　 HDD ２０ＧＢ＋６ＧＢ → 　 CD-ROMドライブ ５２倍速ＣＤ−ＲＯＭドライブ → 　 ビデオカード Ｇｅｆｏｒｃｅ２ＭＸ２００　３２ＭＢ　ＰＣＩ → 　 サウンドチップ ESS製 ES1938 Solo-1 → AC ' 97 Compliant 3D Audio ＬＡＮカード ＳＵＲＥＣＯＭ　ＥＰ−３２０Ｘ−Ｒ → 　 ＣＲＴディスプレイ １５インチＣＲＴ → 　 キーボード・マウス ＰＳ／２対応キーボード、マウス → 　 ＯＳ Ｗｉｎｄｏｗｓ2000 →

マザーボードの交換

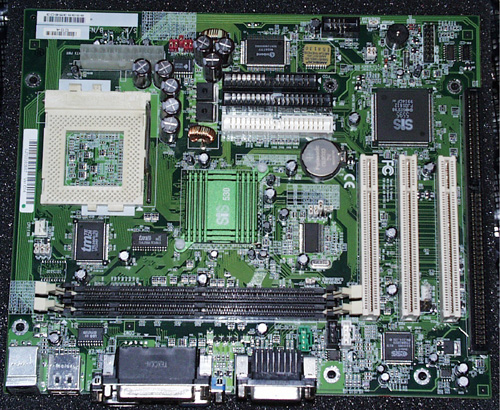

マザーボードの交換の手順は、（１）と同様ですが、問題はケースからのケーブルのコネクタを加工しておかないといけないことです。 ＶＲ３５／Ｌ７の場合、ＮＥＣの同時期のＮＸマシンと異なり、基本的にはｍｉｃｒｏＡＴＸ仕様なので、マザーボード交換は比較的容易なのですが、ケースが少々独自仕様だったようです。 コネクターを買ってきて＋−に注意しながら結線すればＯＫです。 ただし、ケース全面のＵＳＢ端子は、コネクタが異なり接続できなかったので、そのままにしておきました。 背面のＵＳＢは、そのまま使えるのでまあいいかというところです。

マザーボード交換に関しての考察

（１）の場合と今回が大きく異なるのは、メーカー製パソコンが対象となっている点です。 ＮＥＣの場合は、ＮＬＸ仕様のマシンを採用しているケースがあって、この場合ｍｉｃｒｏＡＴＸマザーと交換することはできなかったのですが、ＶＲ３５／Ｌ７の場合は、ｍｉｃｒｏＡＴＸ仕様に準拠していたので、何とかできたわけです。 ただしケースの方から出ているケーブルのコネクタが独自仕様だったのと、ＵＳＢの内部ケーブルのコネクタの形状が異なり、そのままでは使用できなかったことが作業を難しくしました。 これらの加工は、さほど難しくないのですが、極性を間違える心配があるので注意が必要です。 それとマザーボードを交換した後、マシンを立ち上げようとすると、ＢＩＯＳは立ち上がるもののハードディスクからブートできず、結局再インストールすることになってしまいました。原因はわかりませんが、再インストール後は、問題なく動作しています。
