一般的なパソコンの構成

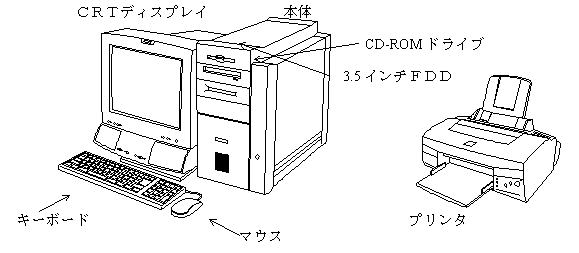

一般的なタワー型パソコンの構成を次の図で表す。
(1)前面
(2)本体背面

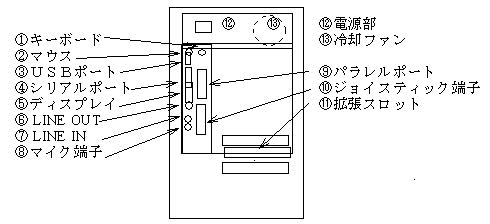

背面の端子類の配置は、ATX規格によって、いくつかパターンがあるが、一般的な配置図をあげておく。
�@キーボード
キーボードを接続するためのPS/2ポートである。
�Aマウス
マウスを接続するためのPS/2ポートである。
�BUSBポート
USB対応機器を接続するためのコネクターである。
�Cシリアルポート
モデム、TAなどの機器を接続するためのコネクターである。
�Dディスプレイ
ディスプレイと接続するコネクターである。
�ELINE OUT
外部スピーカーへ音声信号を出力する端子である。
�FLINE IN
外部から音声信号を取り込むための端子である。
�Gマイク端子
外部マイクと接続する端子である。
�Hパラレルポート
プリンタ等パラレルポート対応機器を接続するコネクターである。
�Iジョイスティック端子
ジョイスティックを接続するコネクターである。
�J拡張スロット
拡張ボードを装着するスロットである。PCI、ISA、Cバスなどの種類がある。
�K電源部
電源装置がある部分で電源ケーブルを接続する。
�L冷却ファン
電源部を冷却するファンがある部分。
