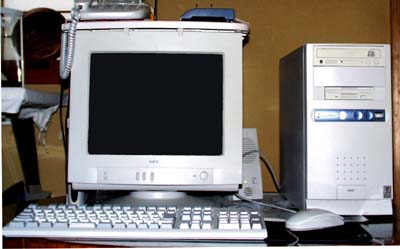

実例２．ＮＥＣ ＶＲ３５Ｌ／７５に対するパワーアップ
|
|||||||||||||||||||
|
|
|||||||||||||||||||
| まずＣＰＵの交換ですが、ここではＫ６－Ⅲ ４５０ＭＨｚを搭載することにします。 まずＳｏｃｋｅｔ７環境では最強の環境です。 ただしコア電圧が２．４Ｖで、Ｋ６－２は２．２Ｖなので、そのままでは使えないでしょう。 マザーボードのジャンパースイッチの設定でコア電圧を変更できますが、２．４Ｖという設定は、見あたりません。 しかしちゃんと隠し設定があります。 マザーボード上のジャンパスイッチを次のように設定してください。 |
|||||||||||||||||||
|
|||||||||||||||||||
| さらにクロック倍率を４．５倍に設定します。これはマザーボード上に明記されているので問題はないはずです。 これでＣＰＵを交換すれば問題なく動作します。 後は、ＷｒｉｔｅＡｌｌｏｃａｔｅＭｏｎｉｔｏｒⅡをインストールすればＯＫです。 次にハードディスク周りの問題ですが、実は最近のＮＥＣパソコンのチップセットはＵｌｔｒａＤＭＡ／６６に対応しています。 もちろんハードディスクも対応しているのですが、なぜかケーブルが対応していないのです。 はっきり言ってＮＥＣの意図が分からないのですがこのマシンもチップセットがＳｉＳ５３０でＵｌｔｒａＤＭＡ／６６に対応していますし、ハードディスクはＦｉｒｅｂａｌｌ－ＣＲ６．４なのでこれもＵｌｔｒａＤＭＡ／６６に対応しています。 そこでケーブルをＵｌｔｒａＤＭＡ／６６のものに交換し、ハードディスクは、ＩＢＭ製ＤＰＴＡ－３７２０５０（７２００ｒｐｍ、２０ＧＢ）を起動ドライブとして、増設しました。 これで全く問題なく動作しています。しかもやはりＢＩＯＳ画面を見るとＵＤＭＡモード４（つまりＵｌｔｒａＤＭＡ／６６）で動作していました。 最後にビデオカードですが、チップセット内蔵のビデオ機能を切り離さないといけないのでマザーボード上のジャンパースイッチで設定しました。 これはマニュアルにも明記されていました。 ここではＶｏｏｄｏｏ３ ２０００ＰＣＩを搭載しましたが、全く問題なく動作しています。 パワーアップ前後の仕様を一覧表にしました。 |
|||||||||||||||||||
|
|||||||||||||||||||
| 以前、Ｍｏｎｓｔｅｒｆｕｓｉｏｎ（ＶｏｏｄｏｏＢａｎｓｈｅｅ）を搭載したときは、正常に動作しなかったのですが、今回は成功しました。 現在のマシンの性能をベンチマークソフト ＨＤＢＥＮＣＨ３．２２で測定してみました。 |
|||||||||||||||||||
| ＡＬＬ | １７１１３ | ||||||
|
ＣＰＵ |
Ｉｎｔｅｇｅｒ |
ｆｌｏａｔ |
|||||
| ２１７３６ | １３８８３ | ||||||
|
メモリ |
Ｒｅａｄ |
Ｗｒｉｔｅ |
Ｒｅａｄ／ｗｒｉｔｅ |
||||
| ８３８５ | ５６７１ | １０７３３ | |||||
|
ビデオ |
Ｒｅｃｔａｎｇｌｅ |
ｔｅｘｔ |
ｅｌｌｉｐｓｅ |
ｂｉｔｂｌｔ |
ＤｉｒｅｃｔＤｒａｗ |
||
| ４０５１４ | ２９３９７ | ２９３２ | ４６９ | ８４ | |||
|
ＨＤＤ |
Ｒｅａｄ |
Ｗｒｉｔｅ |
ｆｉｌｅｃｏｐｙ |
||||
| ２１４３０ | ２３１６６ | １６５１０ | |||||
| やはり、Ｓｏｃｋｅｔ７マシンはバス周りの転送能力に難があるのでしょうか。 Ｖｏｏｄｏｏ３ ２０００ＰＣＩも今ひとつでしょうか。 まあ安いマシンですのでこんなものでしょう。 |
