実例２８．ＰＣ−９８２１Ｘａ７／Ｃ８を完全ＳＣＳＩ化する

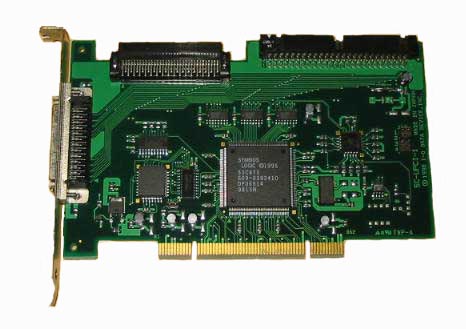

元々、ＰＣ−９８２１Ｘａ７／Ｃ８には、ＩＦＣ−ＵＳＰ−Ｍ２が搭載されていましたが、接続されているハードディスクはＩＤＥのものでした。 そこでハードディスクをＳＣＳＩ対応のものに差し替え、ストレージカードも一般的なＳＣＳＩカードに交換して完全ＳＣＳＩマシンに改造しようと考えました。 ハードディスクは、ＩＢＭ　ＤＤＹＳ−Ｔ１８３５０Ｎ　（１８ＧＢ）　 ＳＣＳＩカードは、Ｉ−Ｏ．ＤＡＴＡのＳＣ−ＵＰＣＩとしました。 このハードディスクは、ＵｌｔｒａＷＩｄｅＳＣＳＩ対応のもので６８ピンコネクターになります。 ＳＣ−ＵＰＣＩもＵｌｔｒａＷｉｄｅＳＣＳＩ対応で６８ピンコネクターがあ.るのでＯＫです。 ハードディスクが１８GBとこれまでのものよりも格段に大容量になっていますので、高速化が期待できそうです。 ＳＣ−ＵＰＣＩ 　 変更前 　 変更後 ＯＳ Ｗｉｎｄｏｗｓ２０００　Ｐｒｏｆｆｅｓｉｏｎａｌ → 　 搭載ＣＰＵ ＡＭＤ　Ｋ６−２　４００ＭＨｚ → 　 主メモリ Ｆ．Ｐ．ＤＲＡＭ−ＳＩＭＭ　６４ＭＢ → 　 ＳＣＳＩインターフェース メルコ　ＩＦＣ−ＵＳＰ−Ｍ２ → I-O.DATA　ＳＣ−ＵＰＣＩ ＨＤＤ ＬＨＤ−Ｕ４３００Ｋ　４．３ＧＢ → IBM DDYS-T18350N　１８ＧＢ ＱＵＡＮＴＵＭ　ＦＩＲＥＢＡＬＬ　ＣＲ６．４Ａ　６．４ＧＢ ＣＤ−Ｒドライブ Ｐａｎａｓｏｎｉｃ　ＣＷ７５０２ → 　 ビデオカード アイ・オー・データ機器　ＧＡ−ＳＶ４０８／ＰＣＩ → 　 サウンドチップ 標準Ｍａｔｅ−Ｘ　ＰＣＭ → 　 さてこのハードディスクとＳＣＳＩカードのパフォーマンスはどの程度かということで測定してみました。 ＨＤＢＥＮＣＨ２．６１測定結果 ALL 浮 整 矩 円 Text Scroll DD Read Write Memory Drive 15093 27543 35604 8554 2039 11704 169 13 20078 15058 23873 C:10MB 従来のＩＦＣ−ＵＳＰ−Ｍ２よりもデータ転送速度は格段に向上しています。 これはストレージ系が完全ＳＣＳＩであることと、ＵｌｔｒａＷｉｄｅＳＣＳＩであるからでしょう。 ＩＦＣ−ＵＳＰ−Ｍ２はＵｌｔｒａＳＣＳＩにすぎませんが、ＳＣ−ＵＰＣＩはＵｌｔｒａＷｉｄｅＳＣＳＩです。　 メニューに戻る
